Setting up WiFi with FortiAP

آموزش اتصال FortiAP به Fortigate و راه اندازی یک شبکه Wireless

نکته:

در این آموزش از FortiOS 5.2.10 استفاده شده است.

مرحله اول:

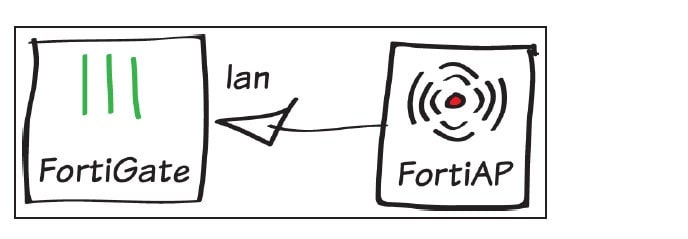

  • در ابتدا مطابق شکل FortiAP را به پورت Lan و یا یکی از پورت های آزاد Fortigate متصل کنید.

Setting up WiFi with FortiAP 9

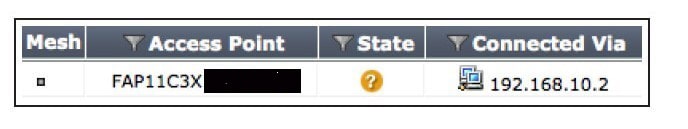

  • سپس از منوی سمت چپ به مسیر WiFi & Switch Controller > Managed Devices > Managed FortiAPs بروید. پس از چند لحظه مشاهده خواهید کرد که FortiAP مورد نظر در لیست قرار می گیرد:

Setting up WiFi with FortiAP 8

  • همانطور که مشاهده می کنید گزینه ی State با یک علامت سوال زرد رنگ مشخص شده است و این بدین معنی است که FortiAP فوق Authorize نشده است. بر روی FortiAp مورد نظر راست کلیک کرده و گزینه ی Authorize را انتخاب کنید.

Setting up WiFi with FortiAP 7

نکته:

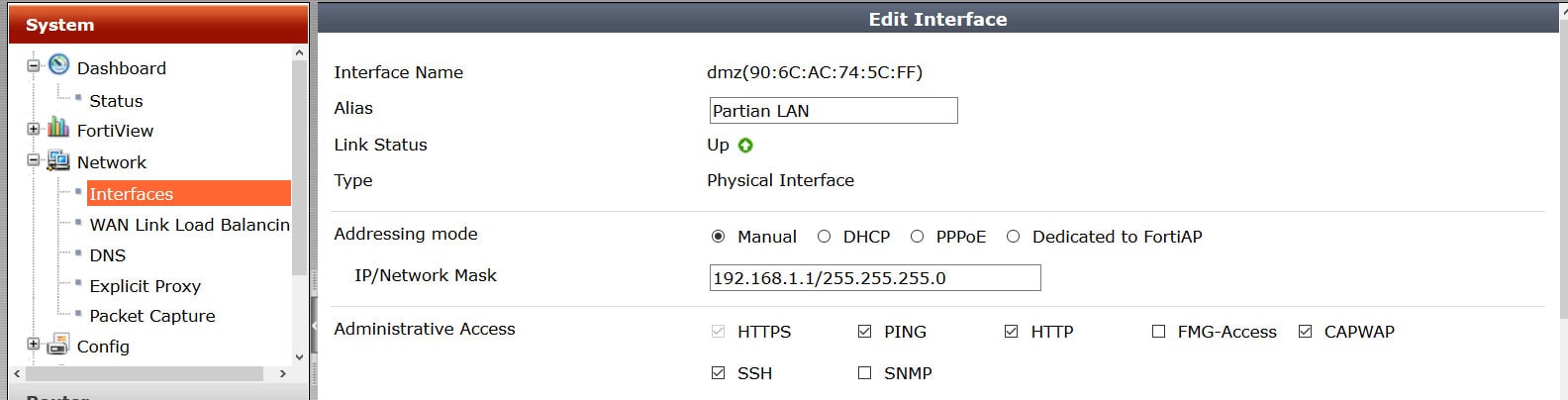

  • در هنگام اتصال FortiAP به Fortigate می توانید در قسمت تنظیماتِ پورت مربوطه در Fortigate، ویژگی CAPWAP را در قسمت Administrative Access انتخاب کنید. بدین منظور از منوی سمت چپ مسیر system > Network> Interfaces را دنبال کرده و مطابق شکل تنظیمات را انجام دهید:

Setting up WiFi with FortiAP 6

  • CAPWAP یک پروتکل استاندارد می باشد که کنترل دسترسی محلی به شبکه بیسیم و مدیریت مجموعه ای از Wireless Access Point ها را ممکن می سازد.

مرحله دوم:

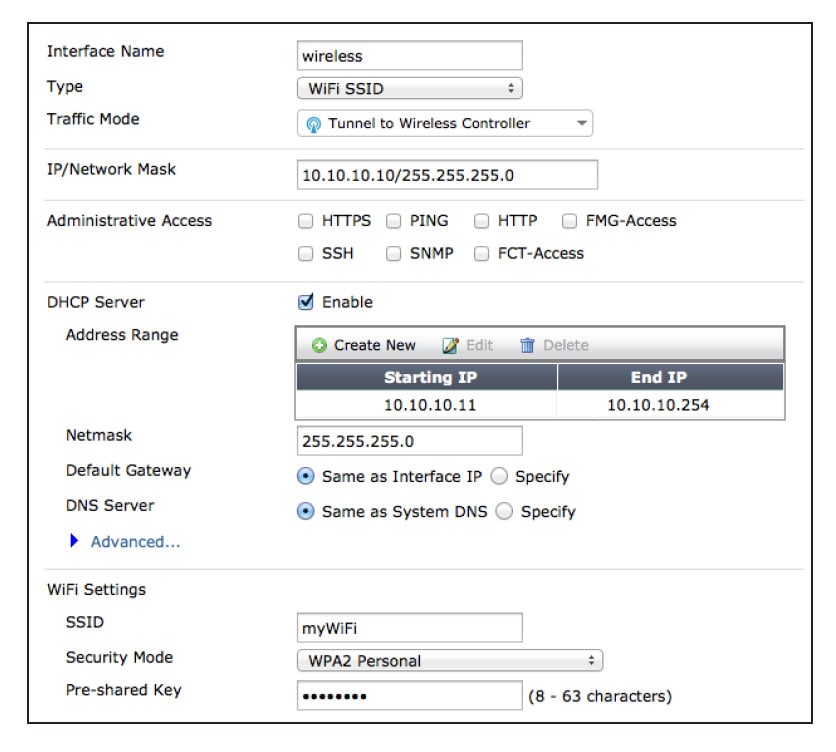

  • در این مرحله باید یک SSID Interface ایجاد کنید. بدین منظور از منوی سمت چپ مسیر WiFi & Switch Controller> WiFi Network >SSID را دنبال کرده سپس Create New را انتخاب کرده و مطابق شکل تنظیمات را انجام دهید:

Setting up WiFi with FortiAP 5

مرحله سوم:

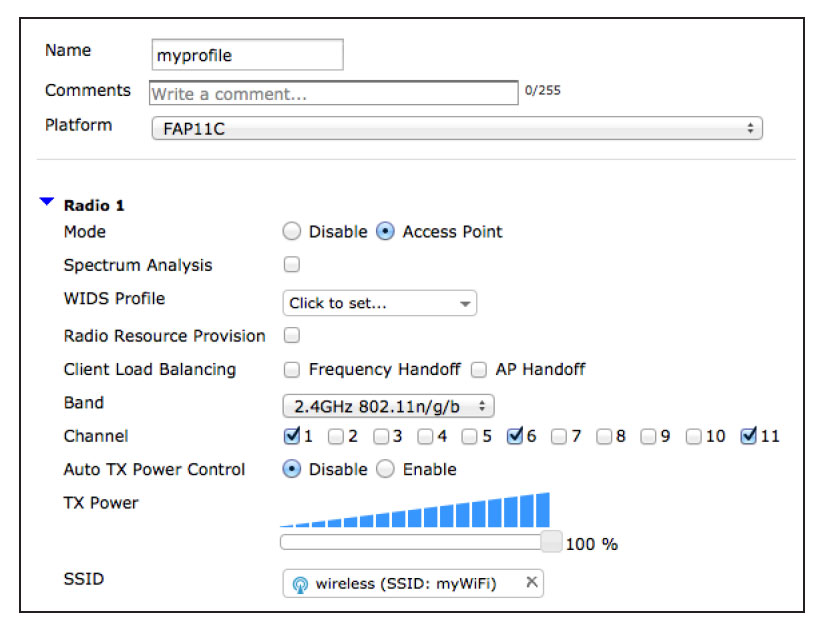

در این مرحله باید یک پروفایل، جهت اختصاص دادن به FortiAP ایجاد کنید. بدین منظور از منوی سمت چپ مسیر WiFi & Switch Controller> WiFi Network > FortiAP Profiles را دنبال کرده و مطابق شکل تنظیمات را انجام دهید:

Setting up WiFi with FortiAP 4

نکته:

برای گزینه ی Platform باید مدل FortiAp مورد نظر انتخاب شود. همچنین برای گزینه ی SSID بایدSSID ای که در مرحله ی قبل ساختید را انتخاب کنید. لازم به ذکر است می توان به یک پروفایل چند SSID اختصاص داد.

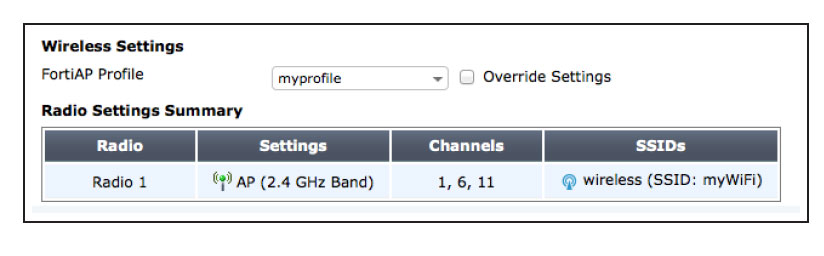

  • پس از ساخت پروفایل مجددا به مسیر WiFi & Switch Controller > Managed Devices > Managed FortiAPs رفته، FortiAP مورد نظر را انتخاب و پروفایل ساخته شده را به FortiAP اختصاص دهید:

Setting up WiFi with FortiAP 3

مرحله چهارم:

  • در این مرحله با ایجاد یک Policy، برای کاربرانی که به سیستم Wireless متصل شده اند دسترسی به اینترنت را فراهم می کنید. بدین منظور از منوی سمت چپ مسیر Policy & Objects > Policy > IPv4 را دنبال کرده و مطابق شکل تنظیمات را انجام دهید:

Setting up WiFi with FortiAP 2

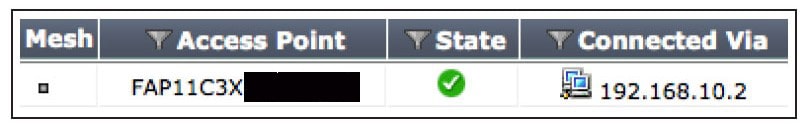

  • در پایان مجددا به مسیر WiFi & Switch Controller > Managed Devices > Managed FortiAPs بروید. همانطور که در تصویر مشاهده می کنید در قسمت State یک علامت تیک سبز رنگ وجود دارند که نشانگر Authorized و Online بودن دستگاه FortiAP فوق است:

Setting up WiFi with FortiAP 1
